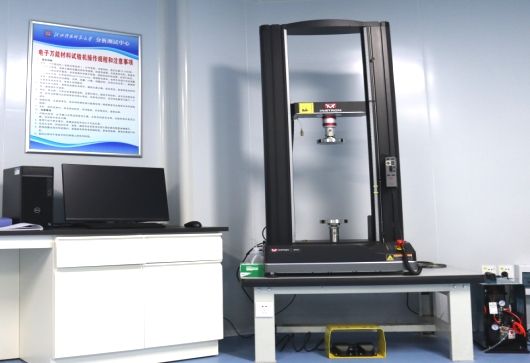

电子万能材料试验机

Electronic Material Testing System

仪器型号：68TM-5    厂家：Instron

工作原理

电子万能材料试验机能测试金属或非金属拉伸、压缩、弯曲、剪切等各种力学项目，是控制、测量、操作一体化结构，融当代先进技术于一体，具有精度高、调速范围宽、结构紧凑、操作方便、性能稳定等优点。

主要功能及应用领域

广泛应用于各种金属、非金属、复合材料、医药、食品、木材、铜材、铝材、电线电缆、纸张、塑料类、薄膜、橡胶、纺织、航空航天等行业，能进行各种力学性能指标的测试。

主要技术指标及参数

1、主机：双立柱台式机架，最大试验力5 kN。

2、测试速度：0.001-3000 nm/min可调，速度精度：设定速度的± 0.1％。

3、位置测量精度：示值的± 0.05％以内。

4、载荷精度：从满程至1/500，精度为± 0.5％，过载性能：150%过载无零点偏移，300%额定载荷无机械损坏。

送样要求

1、拉伸测试

1）金属类样品：建议根据国标测试，GB/T 228.1-2010；其他尺寸平行段＞20 mm，尽量保证长宽比在5：1，厚度大于1 mm。

2）非金属类样品：塑料类可根据国标制样，GB/T 1040；其他样品尺寸平行段＞20 mm，尽量保证长宽比在5：1，厚度大于1 mm。

2、压缩测试

1）金属类样品：建议根据国标测试，GB/T 7314-2017；其他样品尺寸高度在1-50 mm，直径＜50 mm，样品形状规则，圆柱体或长方体。

2）非金属类样品：塑料类根据国标制样，GB/T 1041-2008；其他尺寸高度在1-50 mm，直径＜50 mm，样品形状规整，圆柱形或长方体。

3、弯曲测试

1）金属类样品：建议根据国标测试，GB/T 14452；其他尺寸样品长度＞60 mm，厚度和宽度无特殊要求。

2）非金属类样品：塑料类可根据国标制样，GB/T 9431-2000；其他尺寸样品长度＞60 mm，厚度和宽度无特殊要求。

每个样品一般提供多个样件，多提供以防测试条件不合理或个别样品有缺陷。
